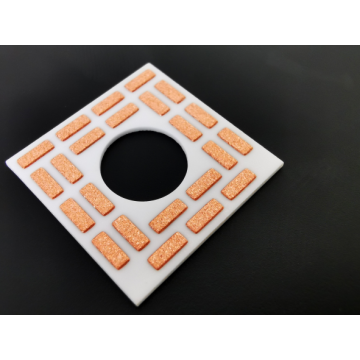

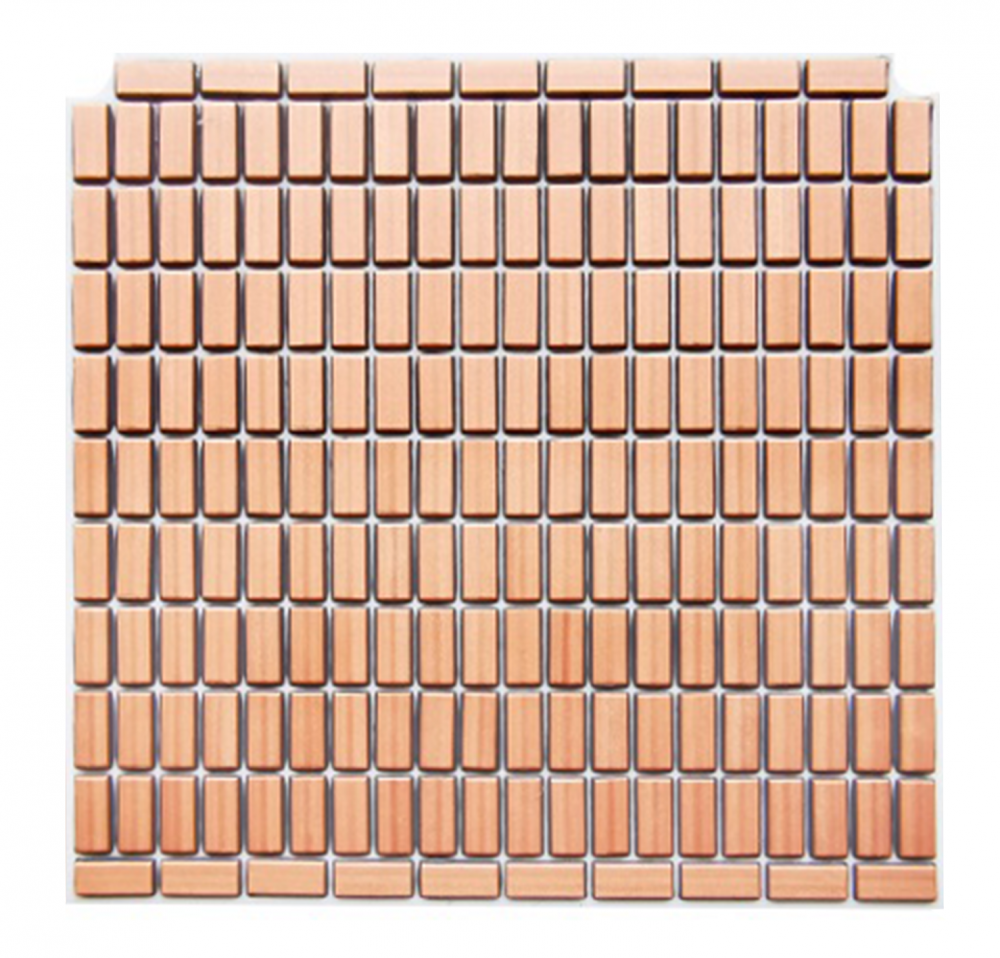

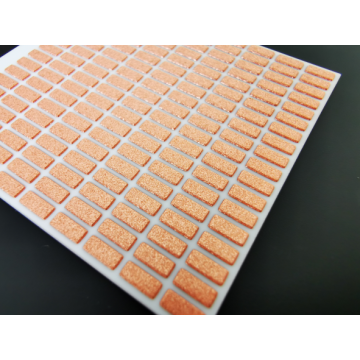

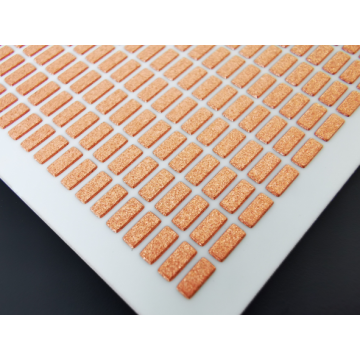

Etsning av mycket resistent keramisk DBC -substrat



DBC (Direct Bonded Copper) -substrat är ett speciellt processkort där kopparfolie är bunden direkt till ytan (enstaka eller dubbelsidiga) av och AI203 eller AIN keramiskt substrat vid höga temperaturer och kan etsas med olika grafik. Den har utmärkt elektrisk isoleringsprestanda, hög värmeledningsförmåga, utmärkt mjuk hårbarhet, hög vidhäftningsstyrka och en stor strömbärande kapacitet. DBC -underlag som huvudsakligen används inom områdena järnvägstransport, smart nät, nya energifordon, industriell frekvensomvandling, hushållsapparater, militär kraftelektronik, vind- och fotovoltaisk kraftproduktion.

Vi anpassar DBC -underlag med hög precision med ritningar som tillhandahålls av kunder. Det råa materialet vi använder för etsat DBC-substrat är keramiskt baserat dubbelsidigt kopparlaminat. Vi är utrustade med professionell utrustning för metall etsning och exponeringsutveckling. Vår etsningsprocess kan uppnå dubbelsidig etsning av olika grafik med 0,3 mm - 0,8 mm tjocklek av kopparlaminat. Vi kan också garantera att vårt dubbelsidiga kopparklädda laminatunderlag är snyggt ordnat, rak ytlinje och inte har någon burr, hög produktnoggrannhet.


Dess överlägsenhet av DBC -substrat är som följer:

1. Ett keramiskt substrat med en koefficient för termisk expansion nära det för ett kiselchip, som sparar övergångsskiktet av Mo -chips, vilket sparar arbetskraft, material och kostnad.

2. Utmärkt värmeledningsförmåga, vilket gör chippaketet mycket kompakt, vilket ökar krafttätheten kraftigt och förbättrar tillförlitligheten hos system och enheter.

3. Ett stort antal högspänningsanordningar med hög spänningar har höga krav för värmeavledning, och keramiska underlag har en bättre värmeavledningseffekt.

4. Ultratunna (0,25 mm) keramiska substrat kan ersätta BEO, utan miljötoxicitetsproblem.

5. Stor strömbärande kapacitet, 100a kontinuerlig ström genom 1 mm bred 0,3 mm tjock koppar kropp, temperaturökning på cirka 17 ℃; 100a kontinuerlig ström genom 2 mm bred 0,3 mm tjock koppar kropp, temperaturökning på endast cirka 5 ℃.

6. Hög isolering tål spänning, för att säkerställa personlig säkerhet och utrustningsskydd

7. Nya förpacknings- och monteringsmetoder kan realiseras, vilket resulterar i mycket integrerade produkter och minskad storlek

8. Det keramiska underlaget är mycket resistent mot vibrationer och slitage, vilket säkerställer dess långa livslängd.


Nedan följer de specifika parametrarna för denna produkt, P Lease Kontrollera mer halvledarchipbärare på vår webbplats för fler idéer.


Tillämpning: Huvudsakligen används inom områdena järnvägstransit, smart nät, nya energifordon, industriell frekvensomvandling, hushållsapparater, militär kraftelektronik, vind och fotovoltaisk kraftproduktion
Produktfunktioner: dubbelsidig etsning av olika grafik, justering, snyggt arrangerad, rak ytlinje, ingen burr, hög produktnoggrannhet.
Material: Keramisk baserad dubbelsidig kopparlaminat, tjocklek av kopparlaminat: 0,3 mm-0,8mm

Tillverkningskapacitet: Minsta avstånd: 0,5 mm-1,2 mm sidokorrosion: 0 mm-0,3mm
